Установка, обслуживание и диспетчеризация автоматизированных тепловых пунктов (АТП)

Введение

Автоматизированные тепловые пункты (АТП) – это сложные объекты с большим числом контуров регулирования, технологического оборудования и средств измерения (пример АТП изображен на рис. 1). Большой объем техники требует постоянного присутствия обслуживающего персонала, в задачи которого входит контроль параметров и работы оборудования.

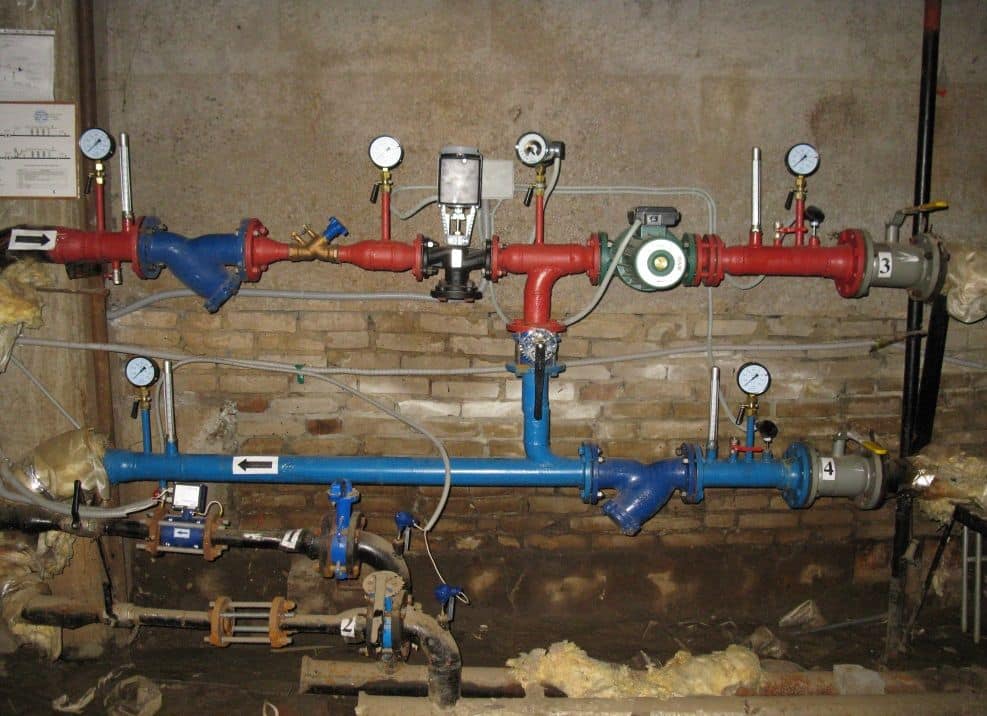

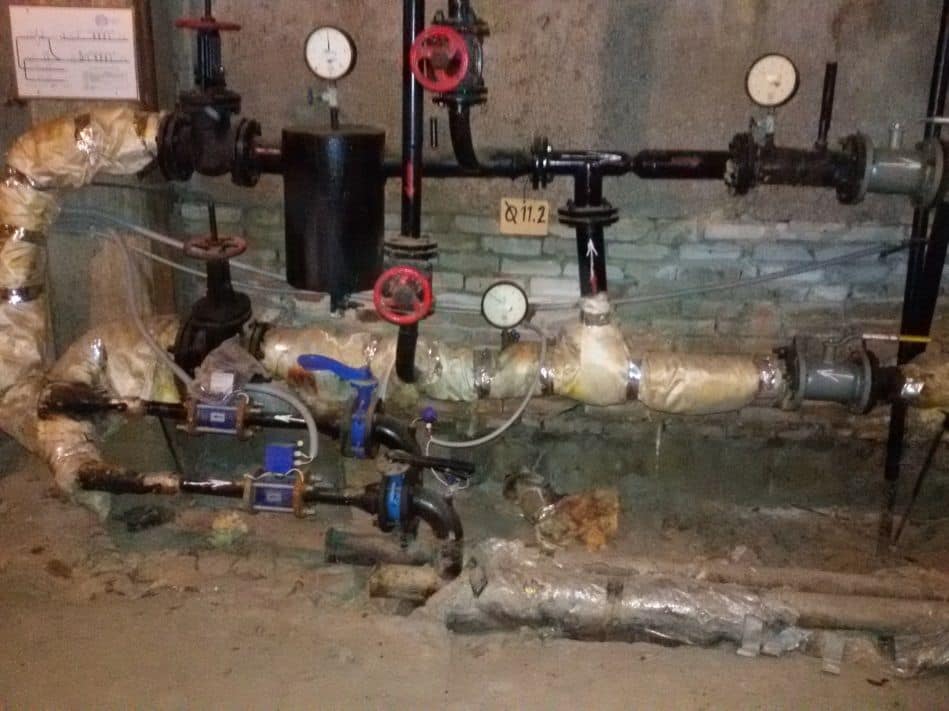

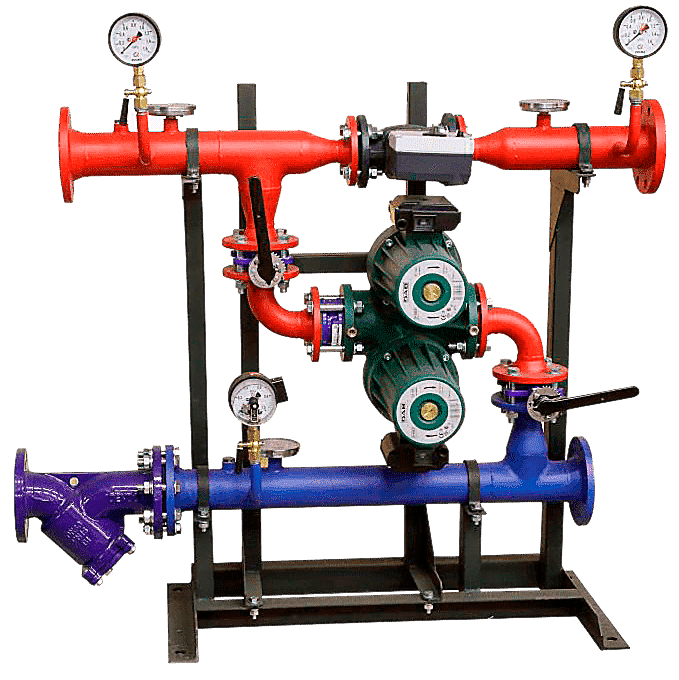

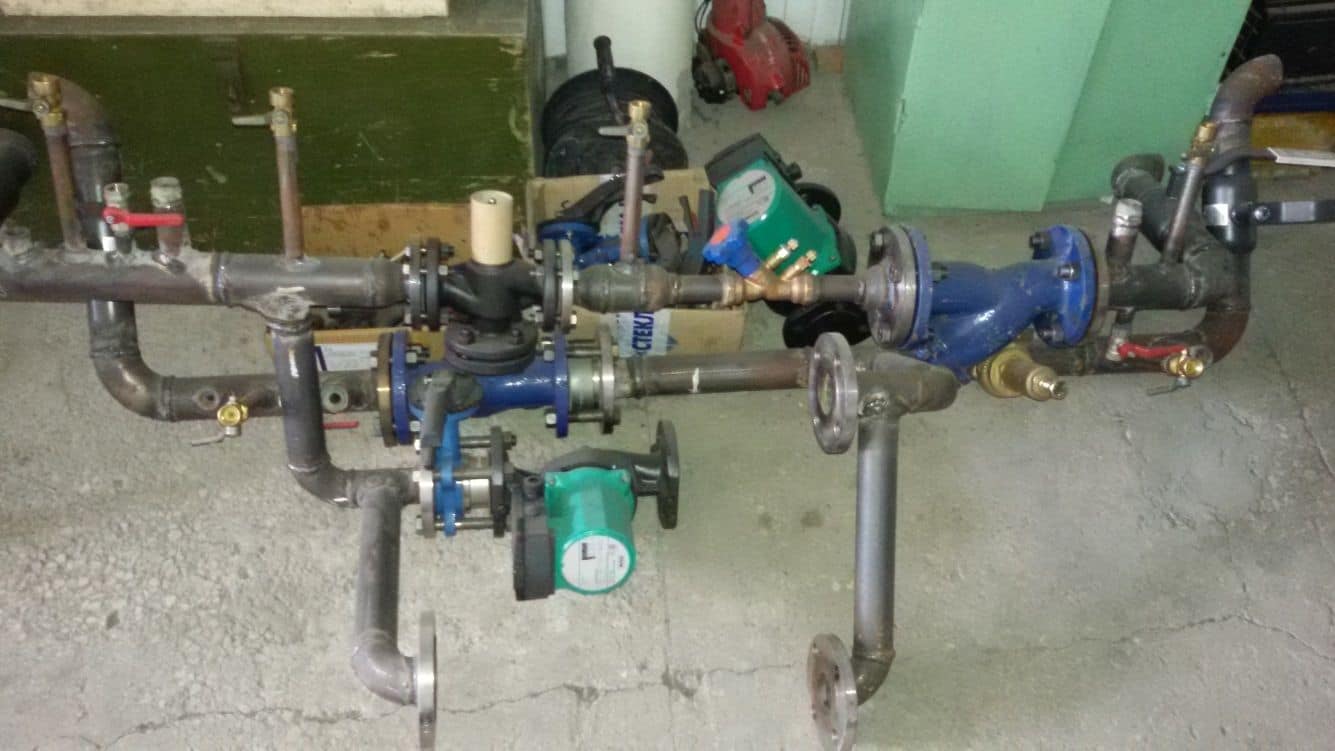

Рис. 1 Внешний вид АТП:

Из-за невнимательности или каких-либо привнесенных факторов обслуживающий персонал не всегда может оперативно среагировать на возникающие отклонения в работе системы, неисправности оборудования и даже аварии. Например, превышение давления иногда приводит к разрыву трубопровода, завышенные температуры – к увеличению расходов теплоносителя, авария насоса в зимнее время – к замерзанию трубопровода и т.д. Впоследствии бывает трудно установить причины аварии. Все это приводит к ущербу и большим материальным потерям со стороны обслуживающей организации.

Для минимизации затрат и создания современных условий управления на АТП стали внедрять системы диспетчеризации. Диспетчеризация позволяет оптимизировать подачу тепла конечному потребителю, снизить потери и трудозатраты, повысить управляемость сетей. Такую систему можно организовать только с использованием современных средств автоматизации с соответствующим программным обеспечением.

Специалистами нашей компании была разработана автоматизированная система для автоматизированных тепловых пунктов. Система имеет не только возможность мониторинга состояния АТП, но и управления контроллером. В частности, возможно удаленно выявлять нештатные режимы работы приборов и изменять режимы работы управляющего контроллера.

Средства автоматизации

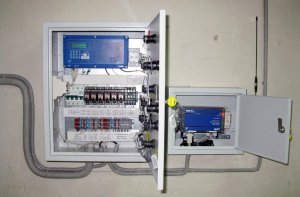

Созданная система использует современные эффективные технические решения и построена на высокотехнологичном оборудовании. Аппаратная часть системы состоит из средств автоматизации ГК «Взлет»: программируемого контроллера Взлет РО2, адаптера сотовой связи АССВ-030. В качестве программного обеспечения выступает так же разработка ГК «Взлет»: Взлет СП или Взлет Диспетчер. Функциональная схема системы представлена на рис. 2.

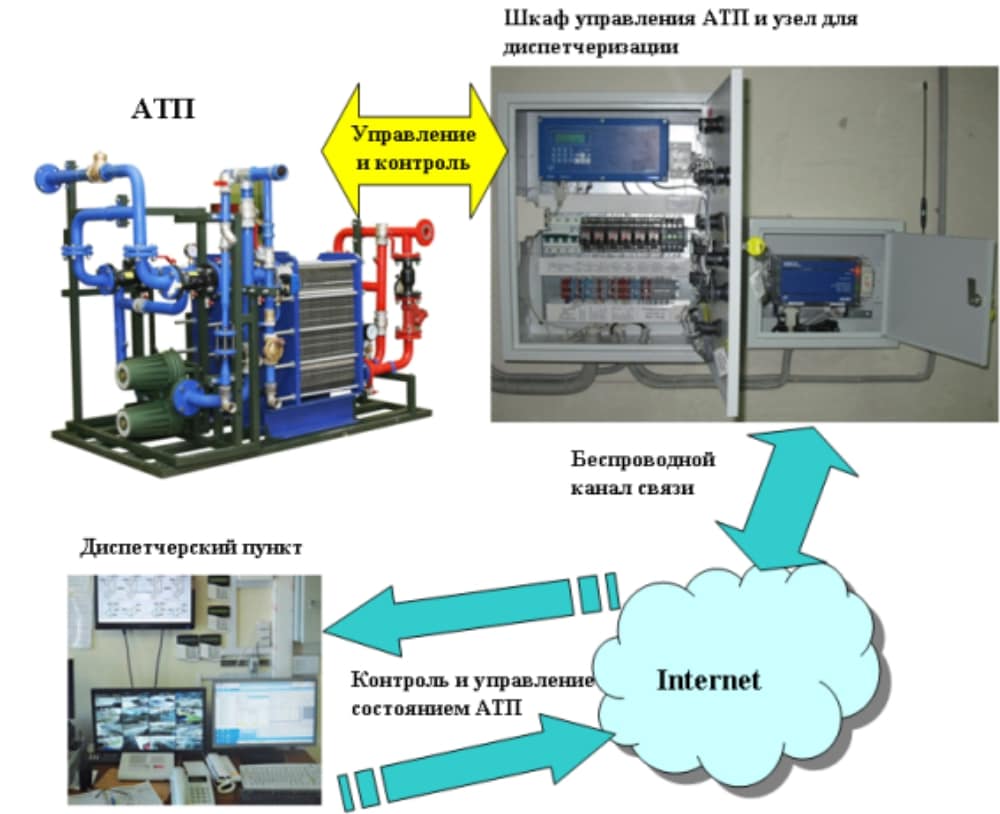

Рис. 2. Функциональная схема диспетчеризации АТП:

В каждом автоматизированном тепловом пункте контролируются следующие параметры:

• температура и давление СО, ГВС в подающем и обратном трубопроводах;
• температура и давление воды в нижней и верхней зонах отопления;
• наличие напряжения;
• состояние циркуляционных и подпиточных (вкл./выкл./авария).

Программное обеспечение диспетчерского пункта адаптировано под задачи АТП и позволяет учитывать все имеющиеся особенности. В частности, для каждого объекта создана мнемосхема (рис. 3), на которой отображаются параметры всех датчиков, и вся поступающая информация протоколируется, имеется возможность удаленного управления оборудованием, а также технического учета энергоносителей. В системе реализована сигнализация отклонения параметров от нормы с записью сообщений в архивный журнал, архивирование параметров системы с возможностью просмотра трендов по каждому измерительному каналу.

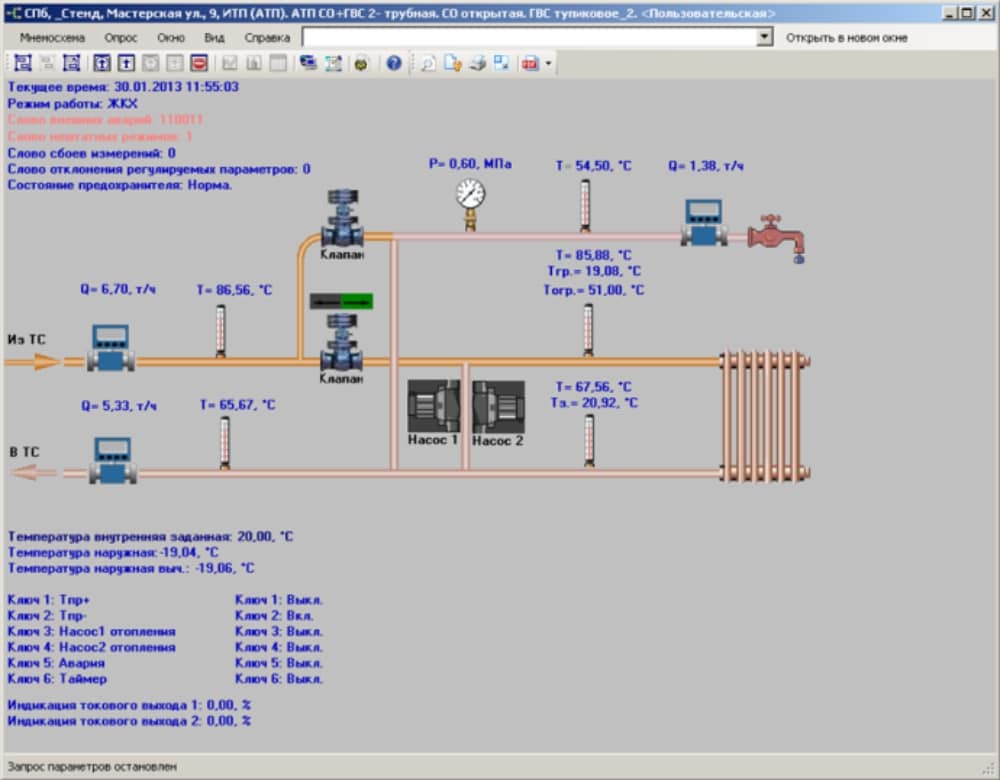

Рис. 3. АРМ оператора. Мнемосхема АТП:

Наладка системы АТП

После внедрения диспетчеризации на АТП пропала необходимость постоянного присутствия обсуживающего персонала. Появилась возможность анализа данных, работы оборудования. Вся информация об авариях или отклонениях в работе системы поступает обслуживающей организации в виде СМС и звонков. Кроме того, существует возможность контроля технологических параметров удаленно. При возникновении необходимости запуска или останова насосов их включение или отключение осуществляется оператором.

Созданная система обладает широкими возможностями расширения, поэтому в настоящее время у нас в системе более 70 объектов. Перечень функций, выполняемых системой:

• сбор и первичная обработка поступающей информации;
• отображение рабочих параметров;
• сигнализация состояния оборудования;
• сигнализация отклонения параметров от нормы;
• диагностика измерительных каналов;
• архивирование параметров системы;
• оперативное оповещение технического персонала об аварийных ситуациях;
• получение текущих параметров технологического процесса удаленно;
• управление насосами.

Заключение

В результате внедрения данной системы у обслуживающих организаций появилась возможность эффективного управления и оперативного реагирования на аварийные и предаварийные ситуации, снизились затраты на потребляемые ресурсы за счет их рационального использования, а также исключена необходимость систематического посещения объектов.
