Коммерческий учет сточных вод

ВЗЛЕТ РСЛ предназначен для автоматического бесконтактного измерения объемного расхода, объема, уровня различных жидкостей с широким спектром свойств (включая агрессивные) в безнапорных трубопроводах и открытых каналах (U-образных лотках, стандартных водосливах и лотках, а также открытых каналах произвольной формы). Может применяться в технологических процессах промышленных предприятий, на очистных сооружениях, в канализационных сетях, системах экологического мониторинга и предупреждения о стихийных бедствиях, АСУ ТП и т.д.

Принцип работы расходомера основан на бесконтактном измерении уровня жидкости, протекающей в безнапорном трубопроводе или открытом канале, и пересчете текущего значения уровня в соответствующее значение расхода с последующим вычислением при необходимости суммарного объема прошедшей жидкости. Пересчет измеренного значения уровня в значение расхода производится в соответствии с функцией «уровень – расход» для конкретного типа канала (трубопровода). Функция «уровень – рас-ход» (расходная характеристика) рассчитывается, исходя из гидравлических параметров объекта, или определяется экспериментально. В прибор возможен оперативный ввод расходной характеристики путем задания до 32 пар значений «уровень – расход». Для безнапорных трубопроводов круглого сечения, U-образных и прямоугольных лотков предусмотрен автоматизированный расчет расходной характеристики в соответствии с МИ 2220-13 «ГСИ. Расход сточной жидкости в безнапорных трубопроводах. Методика выполнения измерений» по результатам одноточечной калибровки канала. Расходная характеристика для стандартных водосливов и лотков определяется расчетным путем в соответствии с МИ_2406-97.doc. Расходная характеристика открытого канала произвольной формы определяется путем индивидуальной градуировки ее на объекте.

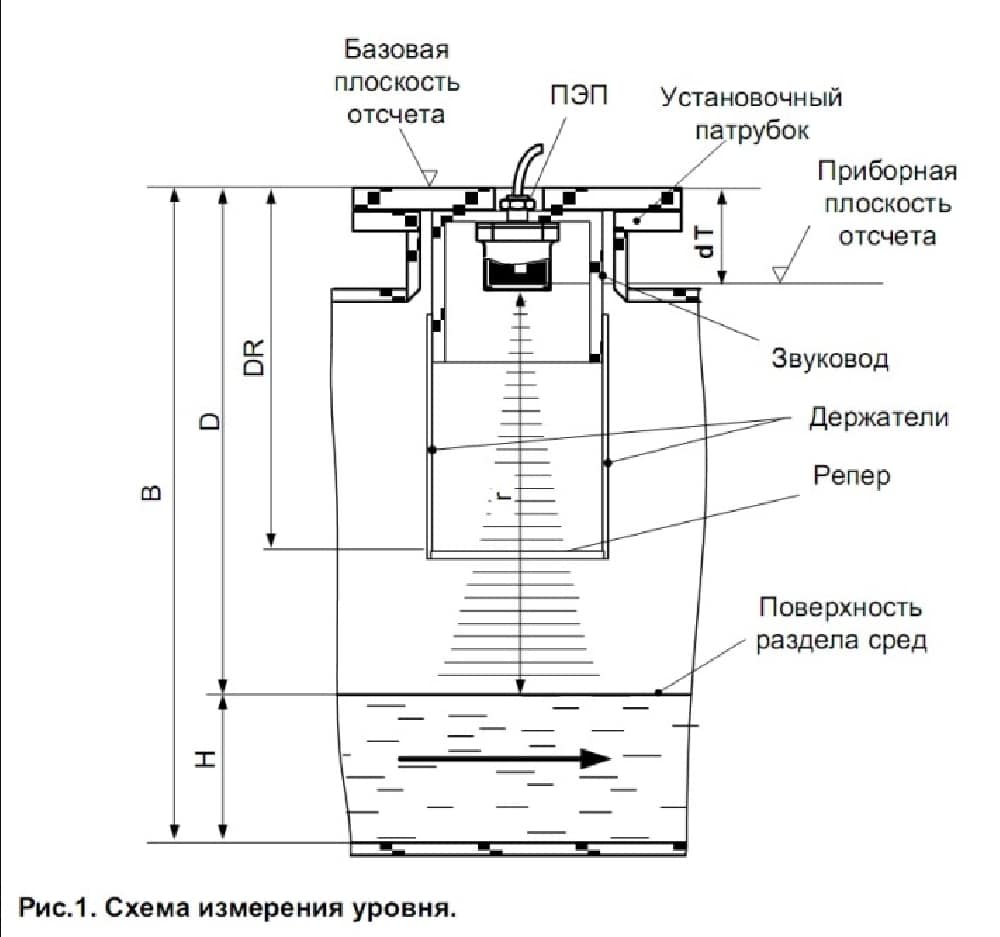

Для определения уровня жидкости используется метод акустической локации через газовую среду границы ее раздела с жидкой средой (рис.1). ПЭП сначала излучает ультразвуковой сигнал (УЗС) по направлению к поверхности раздела сред, а затем принимает отраженный эхо-сигнал. По измеренному значению времени прохождения УЗС в прямом и обратном направлении и величине скорости распространения УЗС в газовой среде рассчитывается расстояние от излучающей поверхности преобразователя до поверхности раздела сред. После чего, полученное значение преобразовывается в уровень жидкости и вычисляется объемный расход.

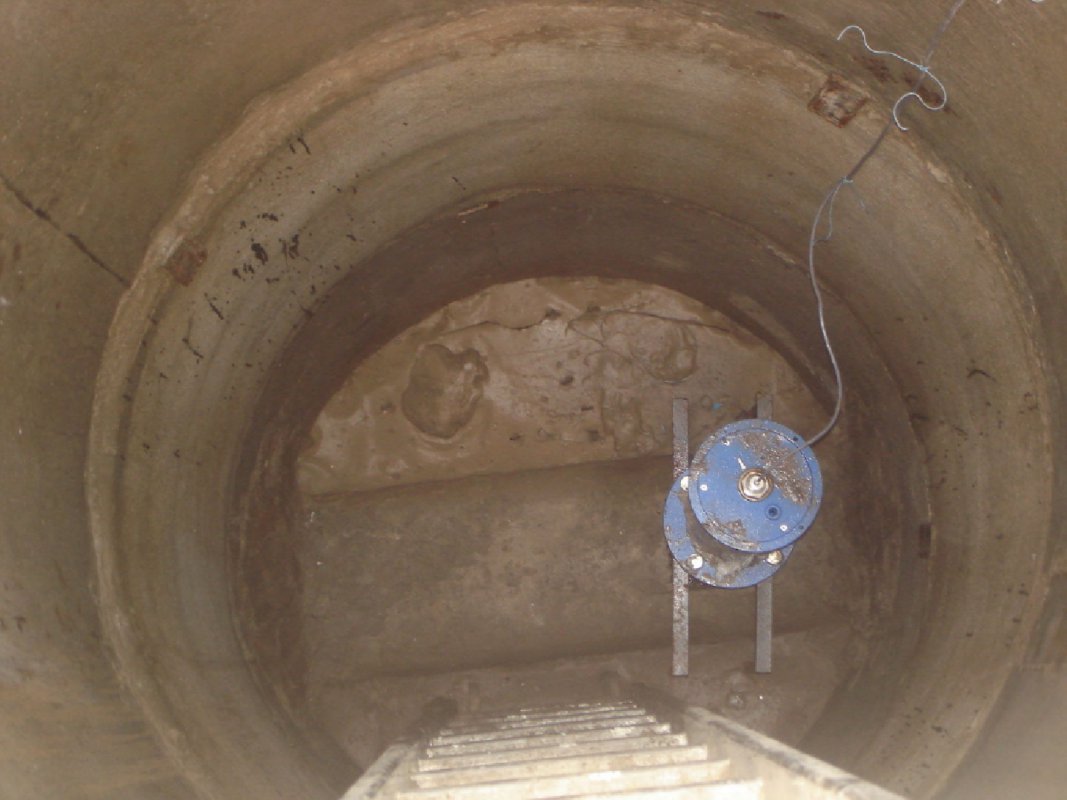

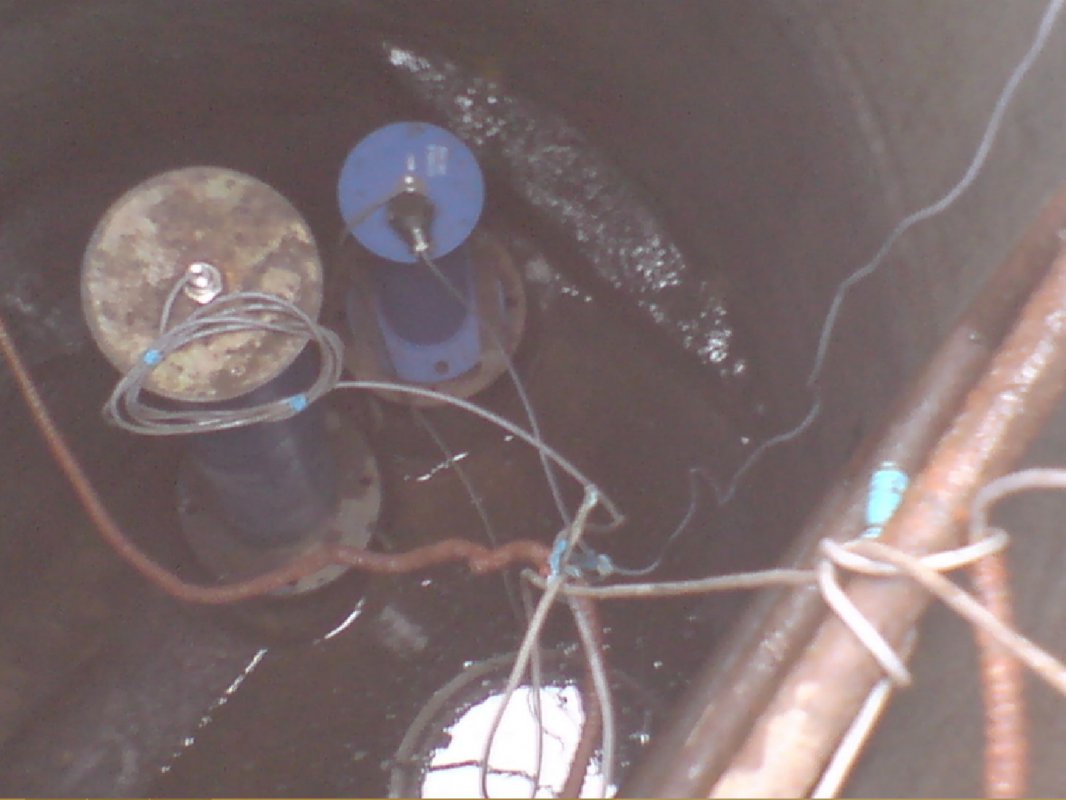

Несколько примеров реальных объектов, оснащенных ВЗЛЕТ РСЛ:

ОАО "Иткульский спиртзавод":

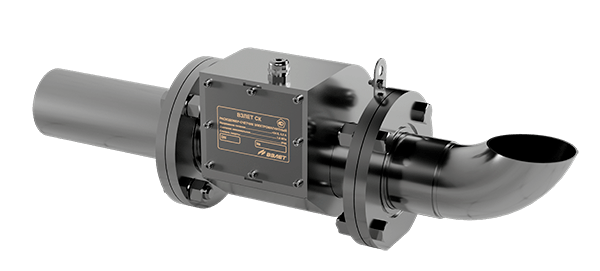

Расходомер-счетчик электромагнитный «ВЗЛЕТ СК» предназначен для измерения среднего объемного расхода и объема холодной воды, бытовых и промышленных стоков, в том числе, загрязненных и с твердыми включениями электропроводящих жидкостей в широком диапазоне значений температуры и проводимости.

Основная сфера применения расходомеров «ВЗЛЕТ СК» – в составе измерительных систем, автоматизированных систем управления технологическими процессами в энергетике, коммунальном хозяйстве и т.д.

• на жидкокристаллический индикатор – в комплекте ИВК СК
• в виде частотного, импульсного или логического сигнала;
• по интерфейсу Ethernet (по заказу) – в комплекте ИВК СК
• по интерфейсу RS-232/RS-485.
